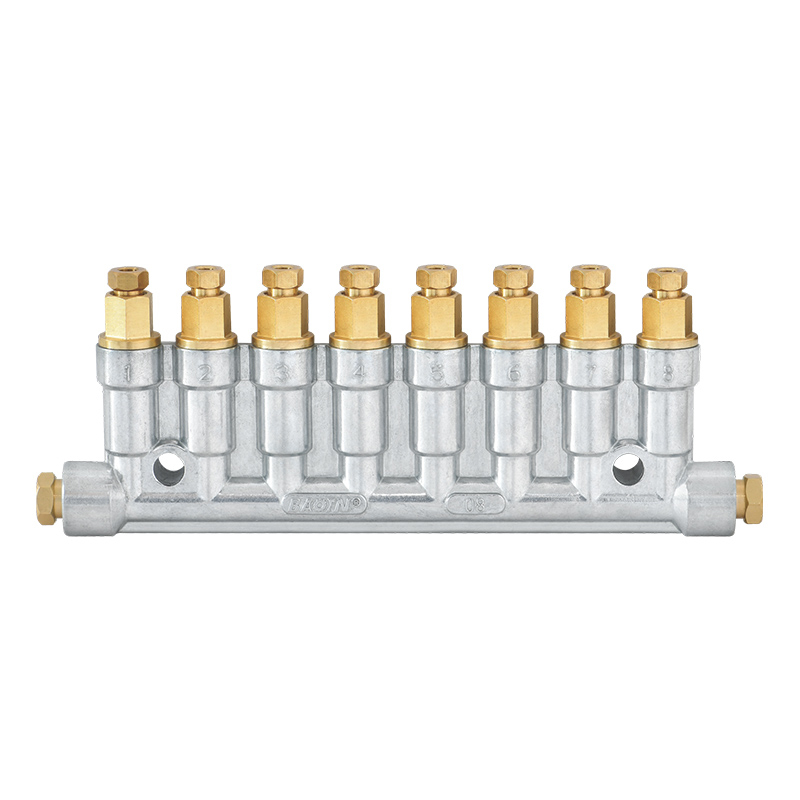

BFG/BFH 分配器工作原理说明
1,从润滑泵输送出的润滑油，经BFG/BFH分配器中的伞形阀门开始往上推动。
2,当伞形阀把芯杆中心孔封闭后，迫使活塞克服弹簧力开始上升。将上腔原先存储的润滑油排出。
3,当活塞移至上腔顶点时，排油同时完成。
4,润滑泵停止供油时，其泄压阀自动开启，使主油管内压力油通过卸压阀回油。此时系统压力下降，分配器中的活塞在弹簧的作用下开始复位，当伞形阀复位时封闭分配器进油时，则活塞把存储在下腔的润滑油通过芯杆小孔压送到上腔，同时下次的供油也准备完毕。

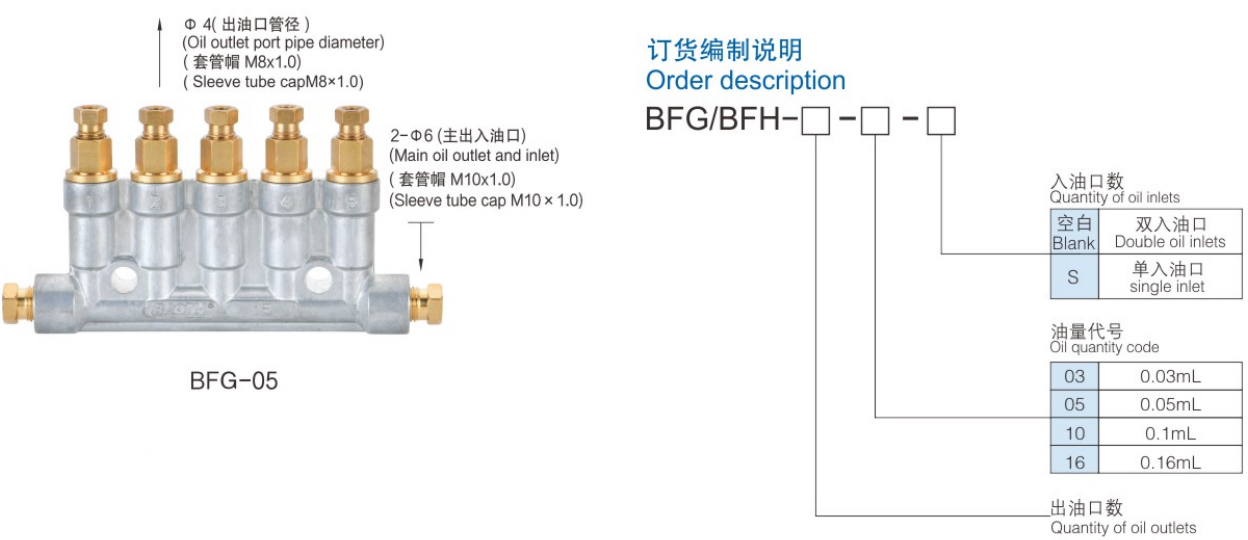

1,油量表示方法: (注:当所有出油口油量值一样时，只用一个油量值表示)
2,例1:BFG/BFH-05-10表示BFG/BFH型5口分配器第1，2，34，5出油口油量全部为0.1毫升/次。
3,例2:BFG/BFH-05-1610050303表示BFG/BFH型5口分配器第1，2，3，4，5出油口油量分别为0.16，0.1，0.05，0.030.03毫升/次。
4,例3:BFG/BFH-05-10-S表示BFG/BFH型5口分配器第1，2.3，4，5出油口油量全部为0.1毫升/次，入油主管一端配套管和套管帽;出油主管一端配塞头。
5,适用环境温度:-10℃至50℃。
