BFA/BFB 分配器工作原理说明
1,从润滑泵输送出的润滑油，经BFA/BFB分配器中的伞形阀门开始往上推动。
2,当伞形阀门把出油孔封闭后，油压迫使储油块克服弹簧力开始下降，使油腔开始储油。
3,当BFA/BFB储油块被顶至油腔顶点时，BFA/BFB储油完毕。
4,当润滑泵停止供油时，其卸压阀自动开启，使主油管内润滑油通过卸压阀回油。此时系统压力下降，同时伞形阀复位封闭进油口，而BFA/BFB储油块在弹簧力的作用下开始把油腔内的润滑油往出油口压出。

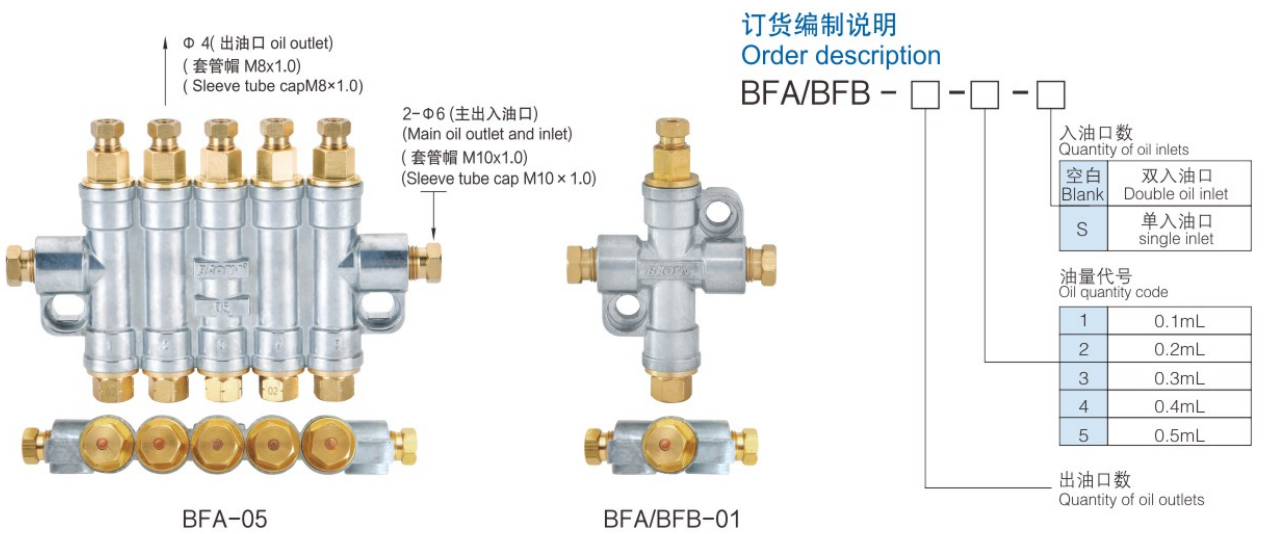

1,油量表示方法: (注:当所有出油口油量值一样时，只用一个油量值表示)
2,例1:BFA/BFB-05-2 表示BFA/BFB型5位分配器第1，2，3，4，5出油口油量全部为0.2毫升/次。
3,例2:BFA/BFB-05-53235 表示BFA/BFB型5位分配器第1,2，3，4，5出油口油量分别为0.5;0.3;0.2;0.3;0.5毫升/次
4,适用环境温度:-10℃至50℃。
