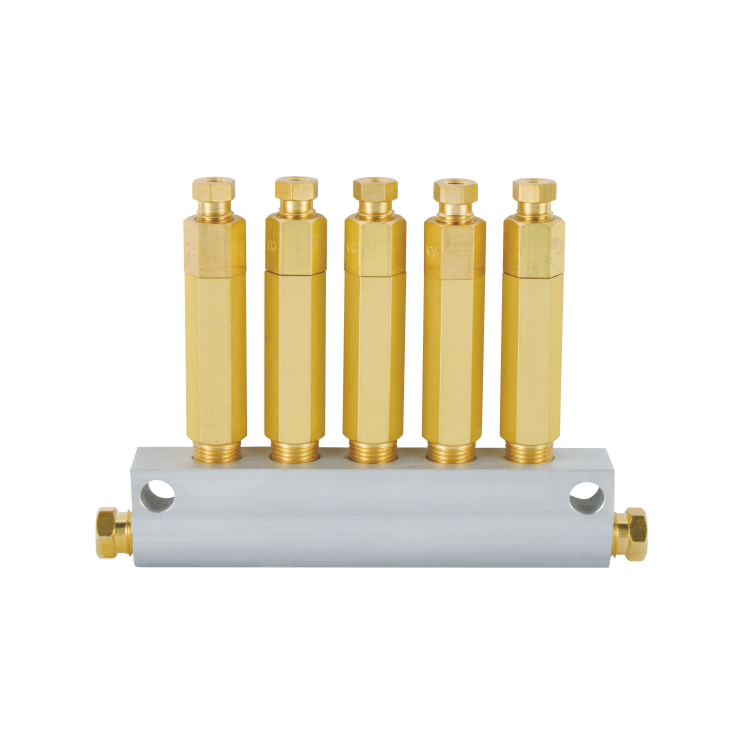

BFD/BFE 分配器工作原理说明

1,从润滑泵中压送出来的润滑油,使BFD/BFE分配器中的伞形胶开始往上推动。

2,当伞形阀把芯杆中心孔封闭后，迫使活塞克服弹簧力开始上升。将油腔原先存储的润滑油排出

3,当活塞移至油腔顶点时，排油同时完成。

4,润滑泵停止供油时，其泄压阀自动开启，使主油管内润滑油通过卸压阀回油。此时系统压力下降，分配器中的活塞在弹簧的作用下开始复位，当伞形阀复位并封闭分配器进油时，则活塞把存储在下腔的润滑油通过芯杆小孔压送到油腔，同时下次的供油也准备完毕。
