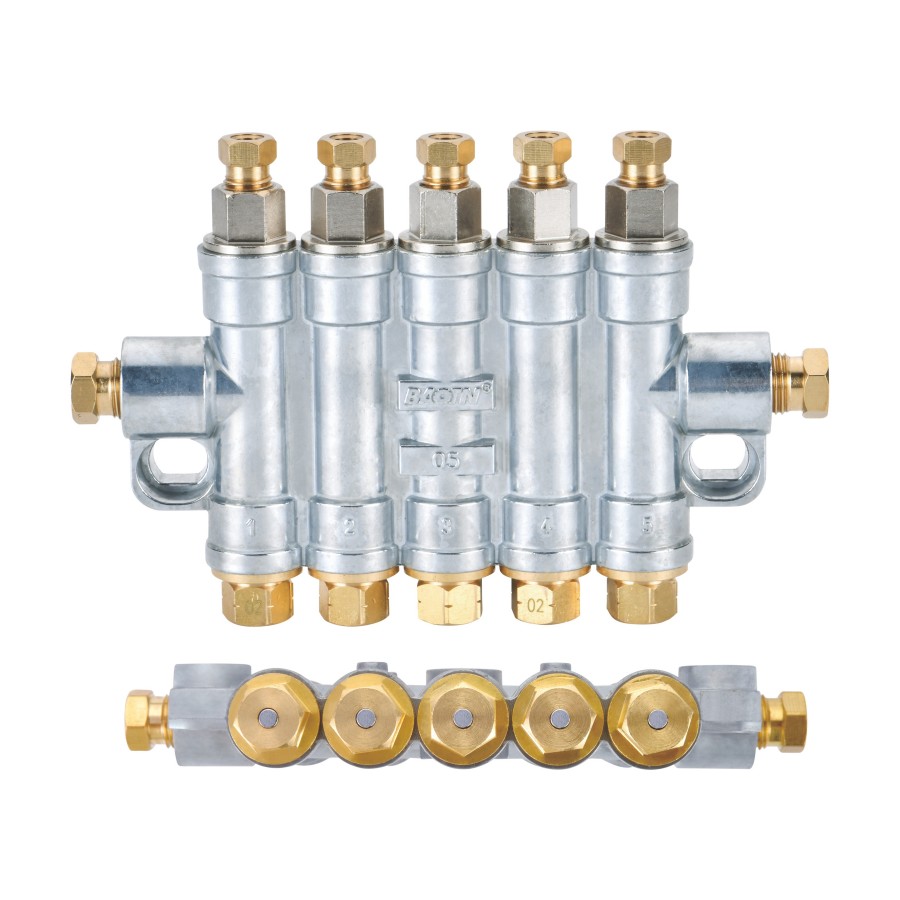

GFA/GFB 分配器工作原理说明
1,从润滑泵输送出的润滑油，经GFA/GFB分配器中的伞形阀门始往上推动。
2,当伞形阀门把出油孔封闭后，油压迫使GFA/GFB储油块克服
3,弹簧力开始下降，使油腔开始储油。
4,当GFA/GFB储油块被顶至油腔顶点时，GFA/GFB储油完毕。
当润滑泵停止供油时，其卸压阀自动开启，使主油管内润滑油通过卸压阀回油。此时系统压力下降，同时伞形阀复位并封闭进油口而GFA/GFB储油块在弹簧力的作用下开始把油腔内的润滑油往出油口压出。
23

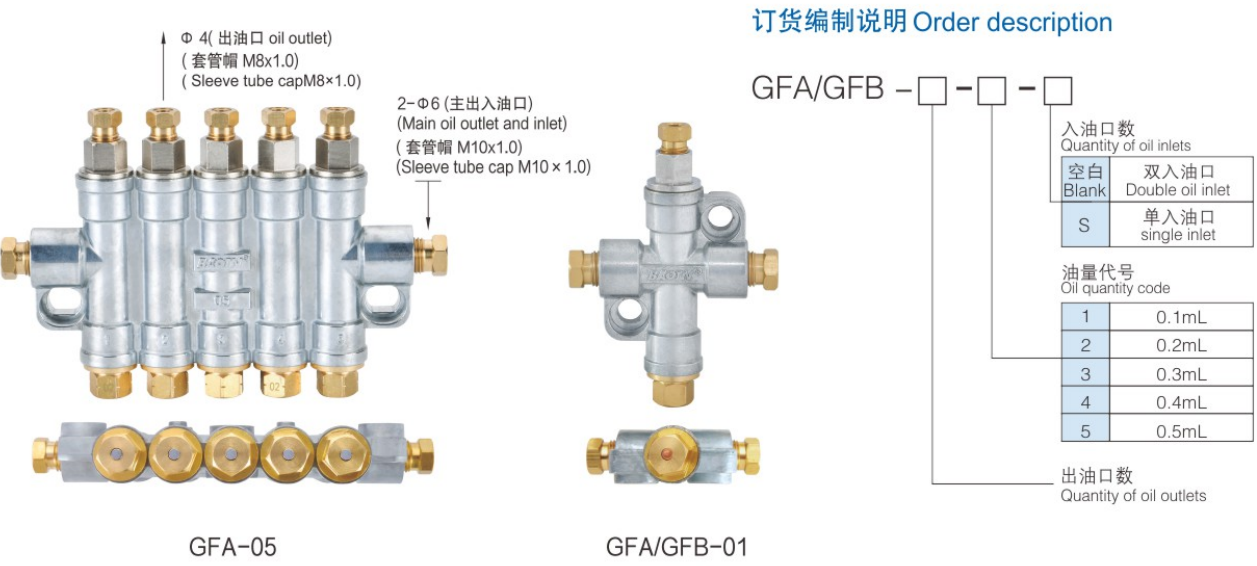

1,油量表示方法: (注:当所有出油口油量值一样时，只用一个油量值表示)
2,例1:GFA/GFB-05-2表示GFA/GFB型5位分配器第1，23，4，5 出油口油量全部为0.2毫升/次。
3,例2:GFA/GFB-05-53235 表示GFA/GFB型5位分配器第1,2，3，4，5 出油口油量分别为0.5;0.3;0.2;0.3;0.5毫升/次。
4,适用环境温度:-10℃至50℃
