GFD/GFE 分配器工作原理说明
1,从润滑泵中压送出来的润滑油,使GFD/GFE分配器中的伞形胶开始往上推动。
2,当伞形阀把芯杆中心孔封闭后，迫使活塞克服弹簧力开始上升。将油腔原先存储的润滑油排出。
3,当活塞移至油腔顶点时，排油同时完成。
4,润滑泵停止供油时，其泄压阀自动开启，使主油管内润滑油通过卸压阀回油。此时系统压力下降，分配器中的活塞在弹簧的作用下开始复位，当伞形阀复位并封闭分配器进油时，则活塞把存储在下腔的润滑油通过芯杆小孔压送到油腔，同时下次的供油也准备完毕。

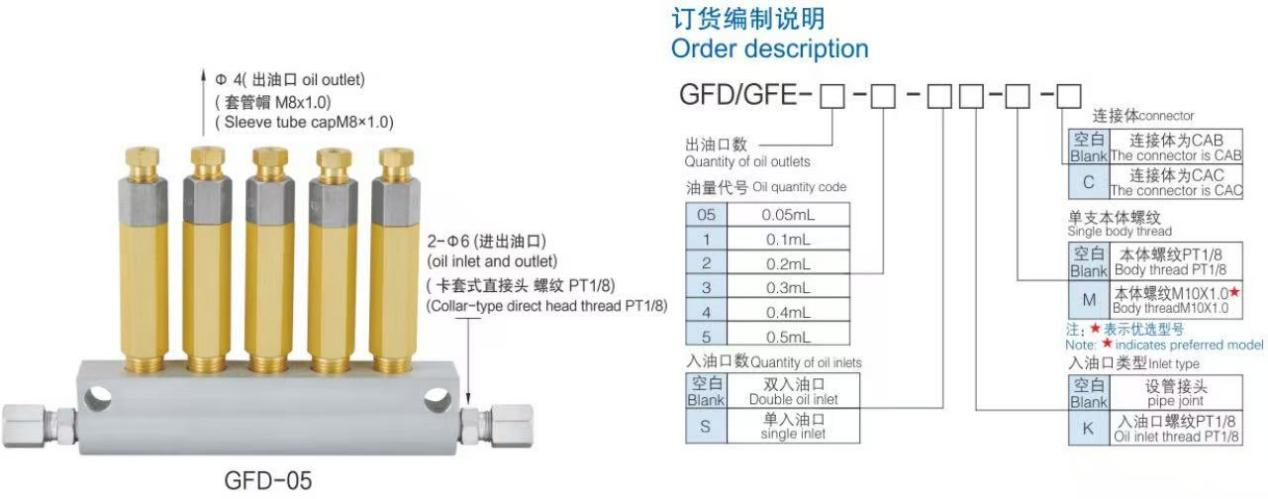

1,油量表示方法: (注:当所有出油口油量值一样时，只用一个油量值表示)
2,例1:GFA/GFB-05-2表示GFA/GFB型5位分配器第1，23，4，5出油口油量全部为0.2毫升/次。
3,例2:GFA/GFB-05-53235 表示GFA/GFB型5位分配器第1,2，3，4，5出油口油量分别为0.5;0.3;0.2;0.3;0.5毫升/次。
4,适用环境温度:-10℃至50℃。
GFD/GFE 分配器工作原理说明
1,从润滑泵中压送出来的润滑油,使GFD/GFE分配器中的伞形胶开始往上推动。
2,当伞形阀把芯杆中心孔封闭后，迫使活塞克服弹簧力开始上升。将油腔原先存储的润滑油排出。
3,当活塞移至油腔顶点时，排油同时完成。
4,润滑泵停止供油时，其泄压阀自动开启，使主油管内润滑油通过卸压阀回油。此时系统压力下降，分配器中的活塞在弹簧的作用下开始复位，当伞形阀复位并封闭分配器进油时，则活塞把存储在下腔的润滑油通过芯杆小孔压送到油腔，同时下次的供油也准备完毕。
1,油量表示方法: (注:当所有出油口油量值一样时，只用一个油量值表示)
2,例1:GFA/GFB-05-2表示GFA/GFB型5位分配器第1，23，4，5出油口油量全部为0.2毫升/次。
3,例2:GFA/GFB-05-53235 表示GFA/GFB型5位分配器第1,2，3，4，5出油口油量分别为0.5;0.3;0.2;0.3;0.5毫升/次。
4,适用环境温度:-10℃至50℃。
